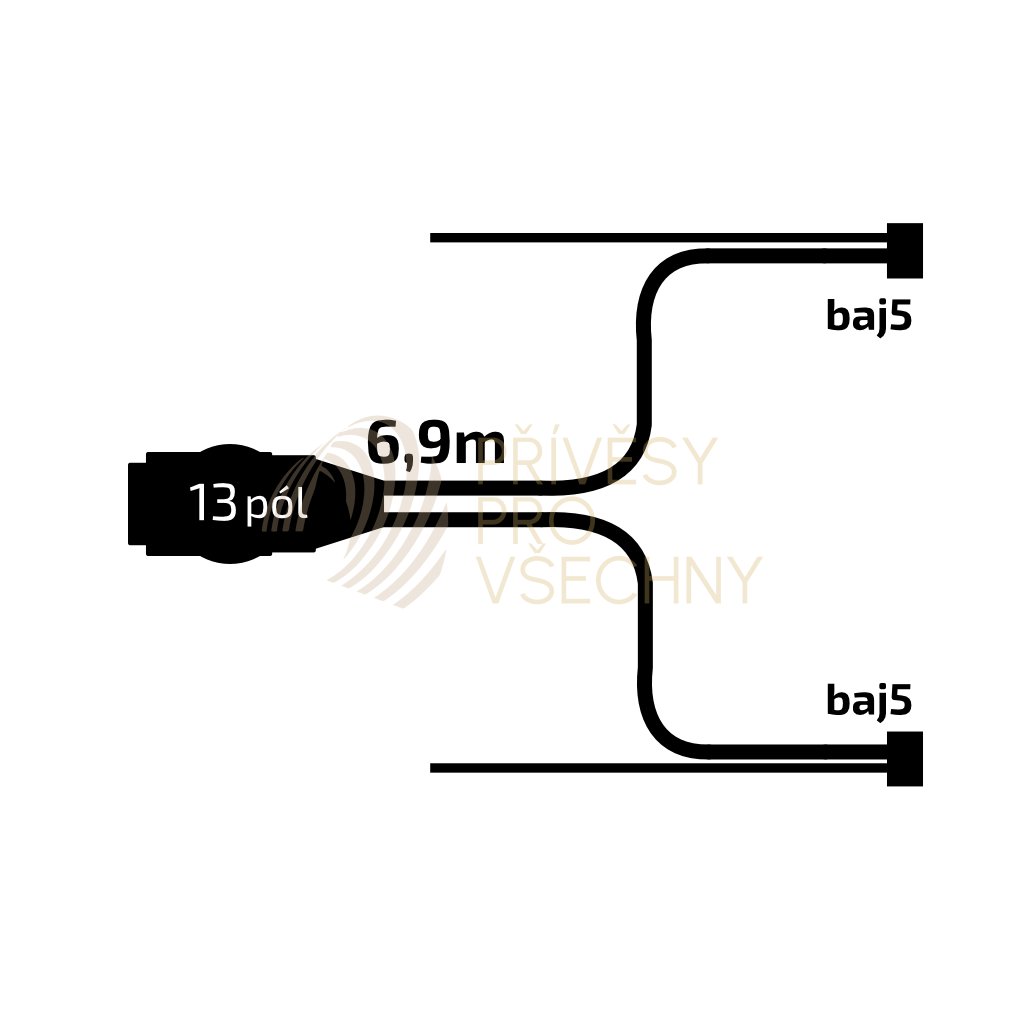

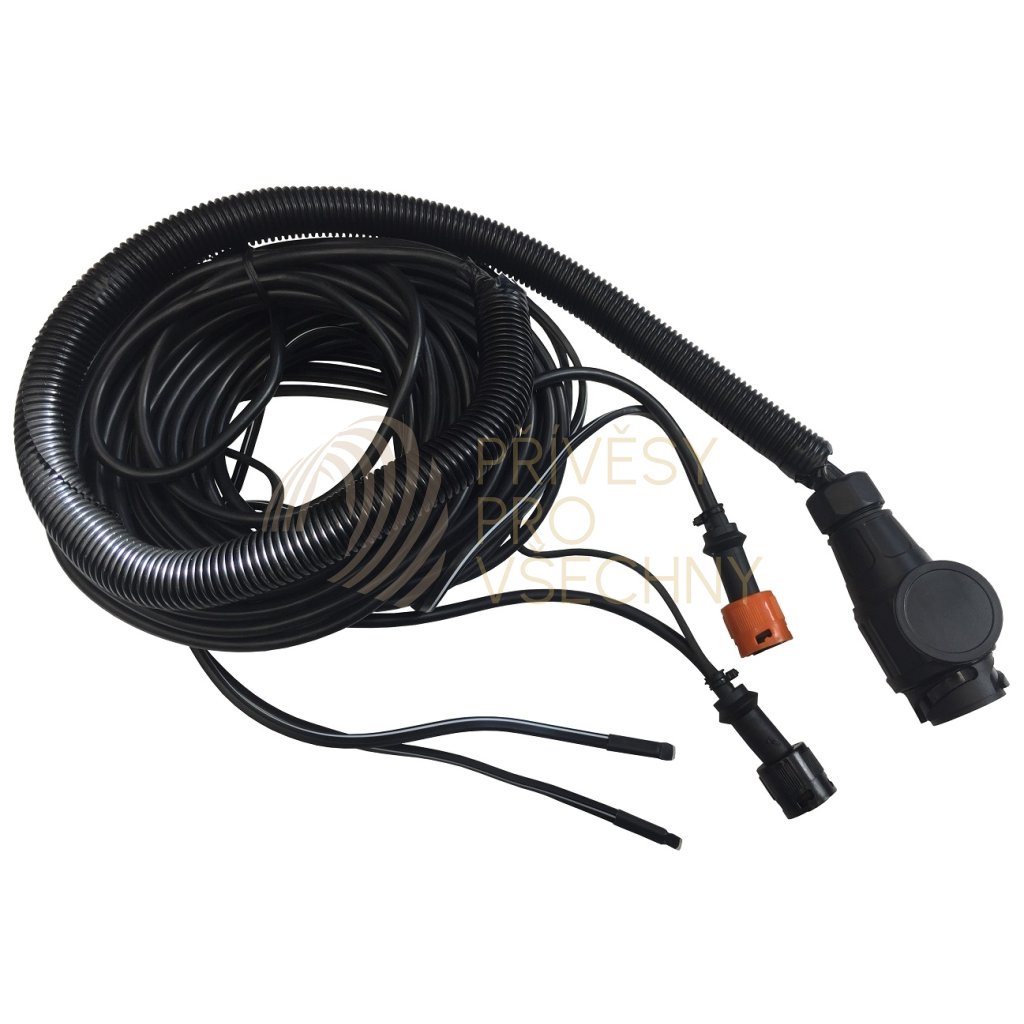

Kabeláž 6,9 m/13-pól zástrčka, s předními vývody QS150, baj5, VAPP (Jokon komp.)
Kód: 120187Související produkty
Detailní popis produktu
- Kompletní kabeláž pro přívěsy, která výrazně usnadní montáž elektroistalace.

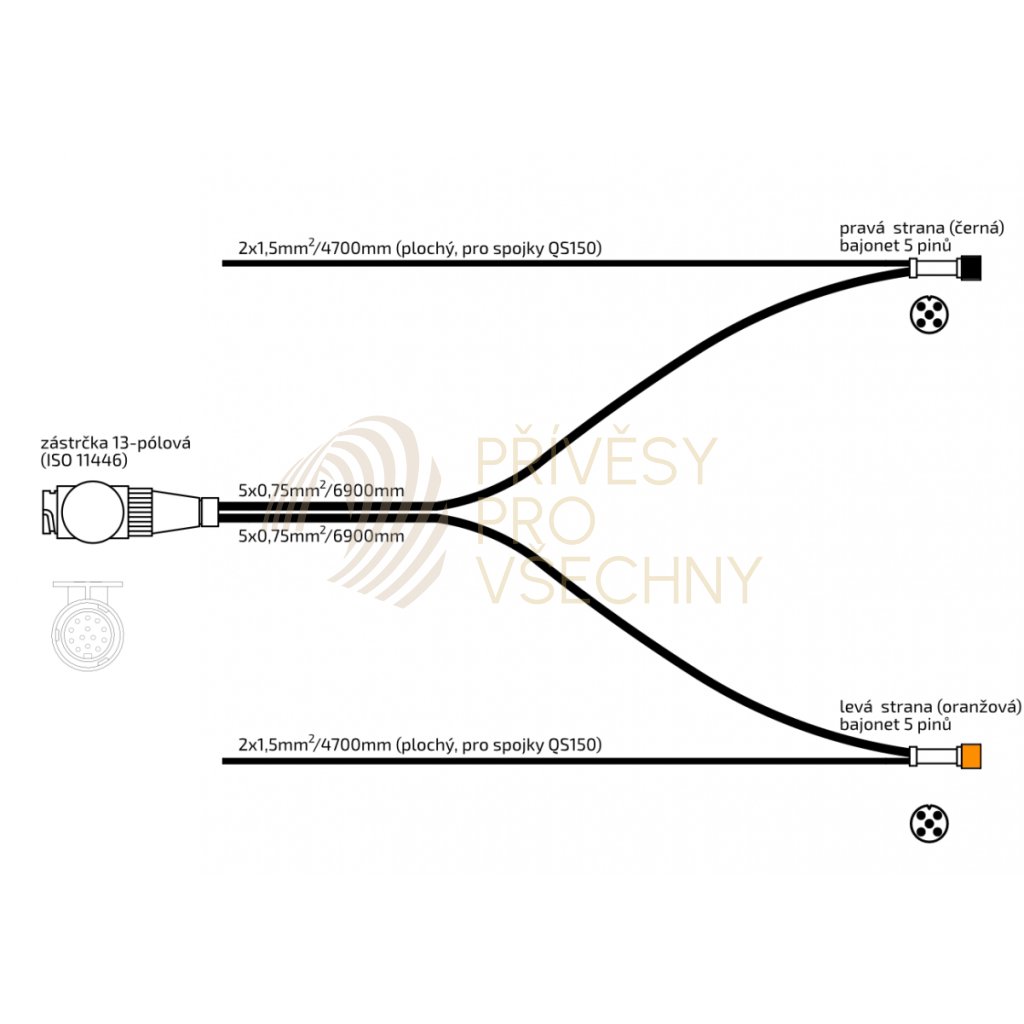

- Z třináctipinové zástrčky jsou vyvedeny dvě větve pětižilových kabelů 5x0,75 mm2 (levá a pravá) o délce 6900 mm.
- Obě větve jsou zakončeny 5-pinovými bajonety kompatibilní se zapojením Jokon (oranžový na levé straně a černý na pravé) pro snadné a rychlé připojení kompatibilních svítilen.
- Z každého bajonetu je dále vyveden dvoužilový plochý kabel 2x1,5 mm2 o délce 4700 mm, na nějž lze pomocí spojek SNAP-IN namontovat přední, boční, či doplňkové obrysové svítilny.
- Levý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, mlhovka, kostra), barva oranžová
- Pravý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, couvačka, kostra), barva černá
Schéma použití QS spojek:
Zapojení SNAP-IN koncovky:
pin označený "+": hnědý vodič (alternatině černý)
pin ozančený "-": modrý vodič (alternativně bílý)
Doplňkové parametry
| Kategorie: | Kabelové svazky |
|---|---|
| EAN: | 12018703 |
| bajonety: | 2x 5-pólový bajonet |
| délka předních vývodů (m): | 4.7 |
| délka zástrčka -> bajonet (m): | 6.9 |
| přední vývody: | ano |
| typ předních vývodů: | plochý kabel 2x1,5mm2 (pro spojky QS150) |
| typ zástrčky: | 13-pólová (ISO 11446) |
